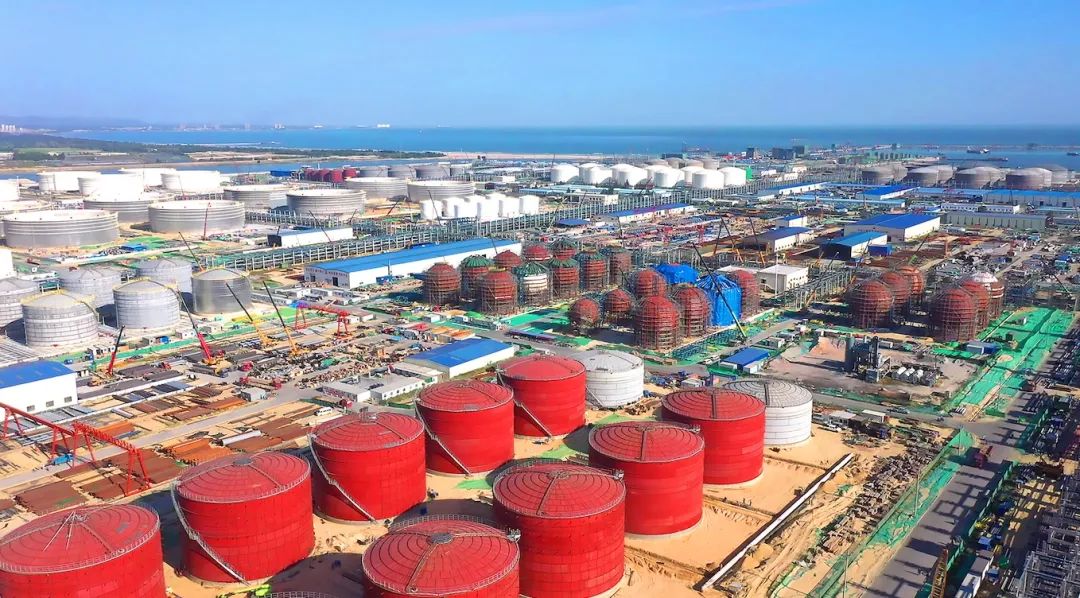

近日，位于揭陽惠來的廣東石化煉化一體化項目上，國內首個能滿足220℃渣油存儲溫度的儲罐組——重油中間罐組Ⅰ日前在該項目建設現場落成。
重油中間罐組Ⅰ由4座儲罐組成，設計儲量4萬立方米，主要接收和儲存來自常減壓蒸餾裝置生產的減壓渣油。由于生產需要，該罐組必須滿足220℃高溫渣油存儲條件，而國內同類渣油儲罐目前最高儲存溫度為70-80℃。
超高的溫度不僅對油罐的基礎和罐體產生很大影響，也給罐體的設計和施工帶來前所未有的困難。由于國內沒有成功的設計和施工先例，廣東石化儲運項目部、華東設計院借鑒國外先進經驗，進行反復論證。最終，在進料方式上采用上進式；罐板上部使用Q235B鋼、底部采用Q345R鋼；罐底則采取燒結普通磚設置通氣孔的方法達到隔熱效果。為防止罐體受熱膨脹，4座儲罐的環墻采用C60微膨脹鋼筋混凝土，同時在環墻兩側涂刷了耐高溫防腐涂料，圓滿解決了高溫渣油在使用中對基礎和罐體產生的影響。
目前，該罐組已經完成主體工程建設，正在進行罐體防腐施工，預計5月30達到中交條件。

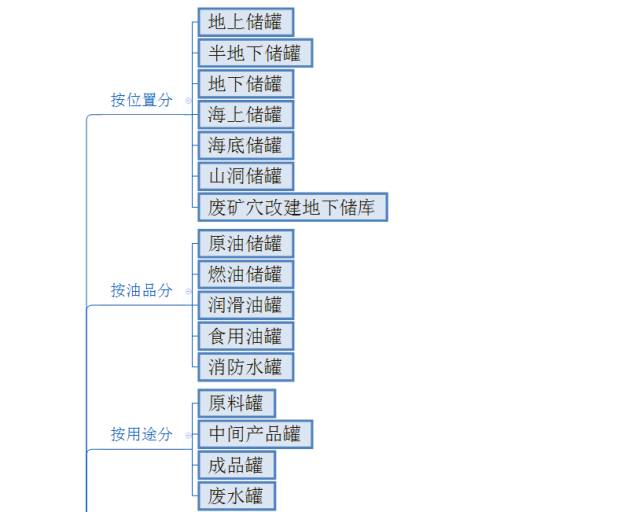

儲罐分類大全

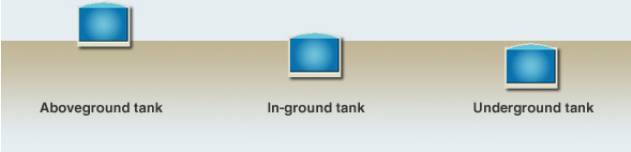

不同位置
地上儲罐
半地下儲罐

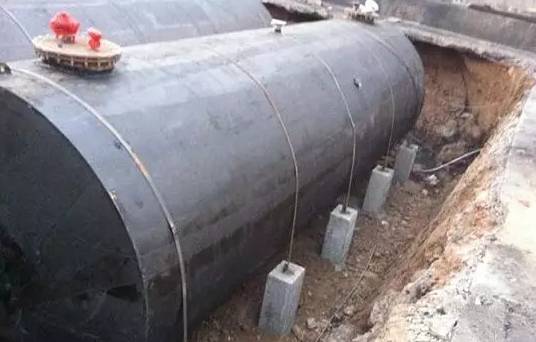

地下儲罐
不同容量
大型儲罐：容量大于100 m3
小型儲罐：容量小于100 m3

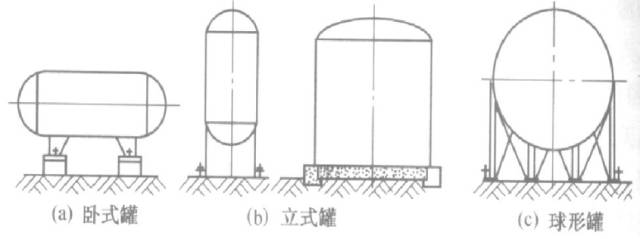

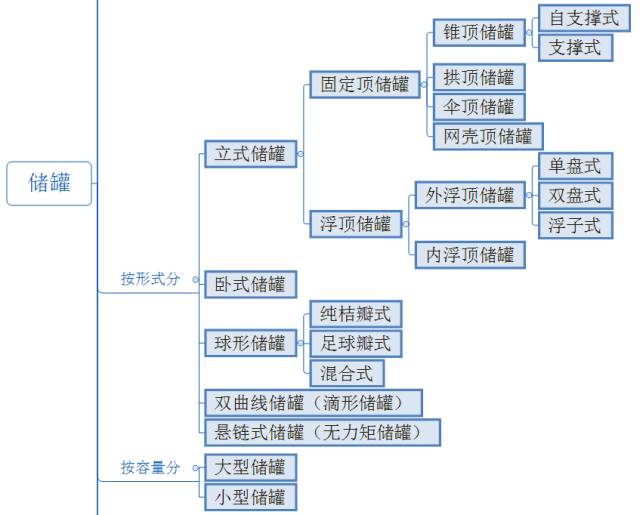

不同形式

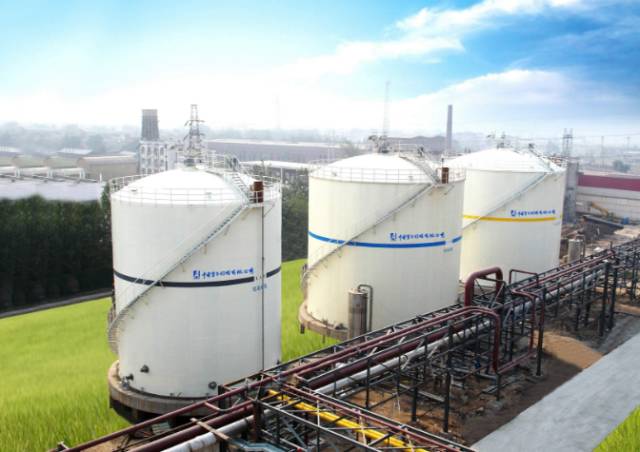

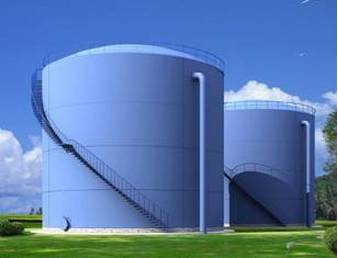

立式儲罐
大型立式儲罐可以存儲較大量的液體介質，如原料（乙醇、正丁醇、辛醇等）、成品（丙烯酸、丙烯酸乙酯等）。
小型立式儲罐主要作為中間產品罐。

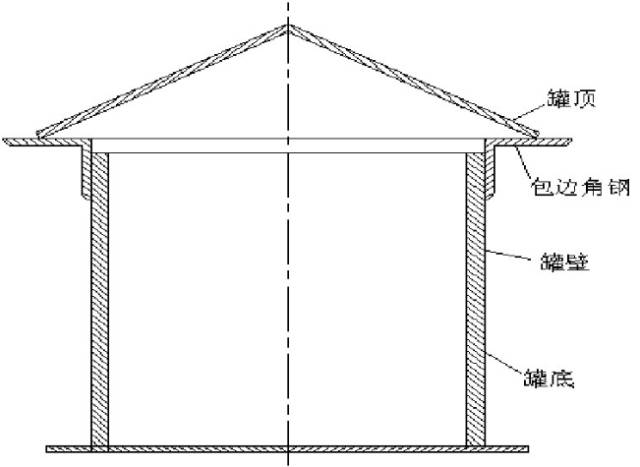

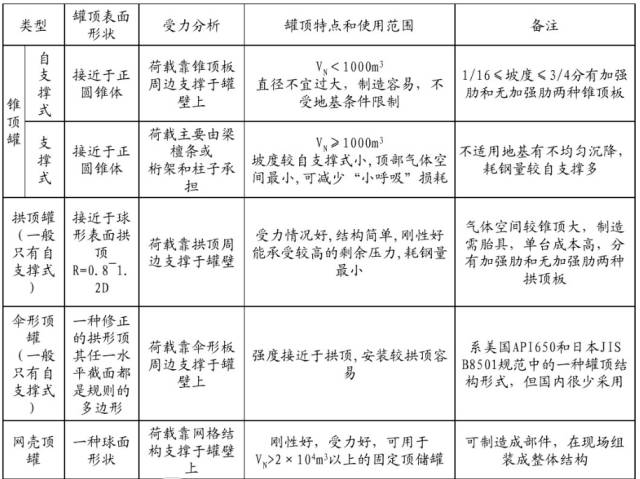

錐頂儲罐
自支撐錐頂罐其錐頂荷載靠錐頂板周邊支撐在罐壁上，儲罐容量一般小于1000m3。

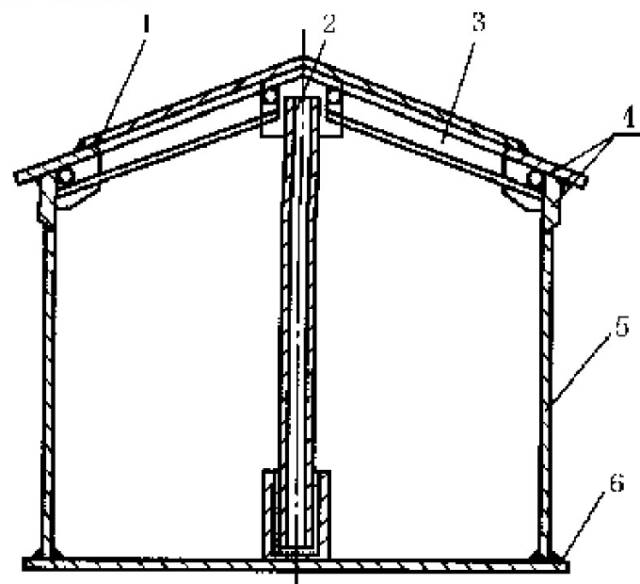

1-錐頂板，2-中間支柱，3-梁，4-承壓圈，5-罐壁，6-罐底
支撐式錐頂其錐頂荷載主要靠梁或者檀條及柱來承擔，其儲罐容量可大于1000m3。
錐頂罐制造簡單，耗鋼量大，頂部氣體空間小。而且自支撐錐頂不適用于有不均勻沉陷的地基或者地震載荷較大的地區。除去容量很小的罐外，錐頂罐在國內很少應用，在國外特別是地震很少發生的地區使用較多。

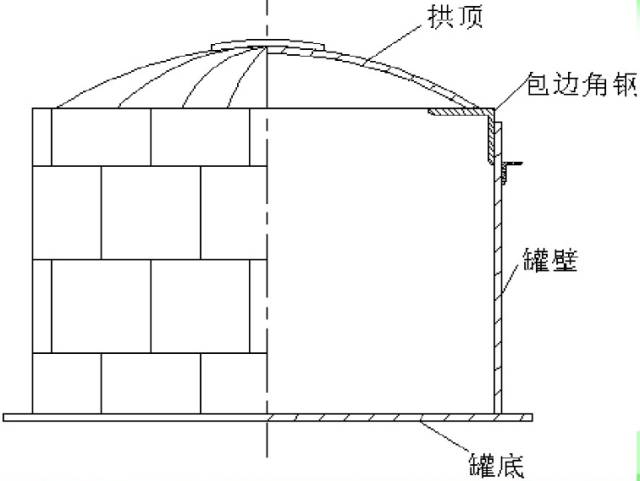

拱頂儲罐
拱頂儲罐的罐頂類似于球冠形的封頭。這類罐可以承受較高的飽和蒸汽壓，蒸發損耗較少，耗鋼量和罐頂氣體空間都優于錐頂儲罐。

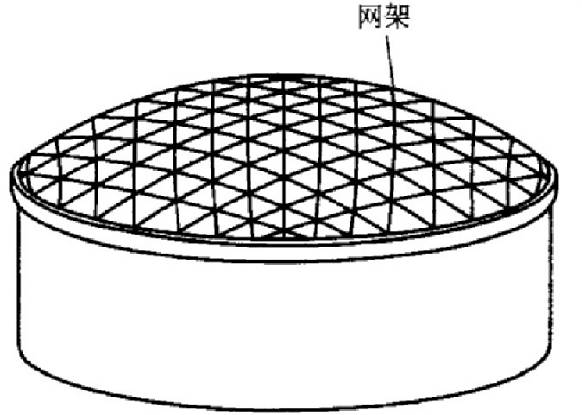

網殼頂儲罐
球面網殼頂?shù)闹黧w是一個與罐壁相連并置于罐頂鋼板內單層球面網殼，類似于近代大型體育館屋頂?shù)木W(wǎng)架結構。
傘頂儲罐
自支撐傘形頂是自支撐拱頂?shù)淖兎N，其任何水平截面都具有規則的多邊形。
罐頂荷載靠傘頂支撐于罐壁上，其強度接近于拱形頂，但安裝較容易，因為傘形板僅在一個方向彎曲。這類罐在美國、日本應用較多，在我國很少采用。
外浮頂儲罐
罐的浮動頂(簡稱浮頂)漂浮在儲液面上。浮頂與罐壁之間有一個環形空間，環形空間內裝有密封元件，浮頂與密封元件一起構成了儲液面上的覆蓋層，隨著儲液上下浮動，使得罐內的儲液與大氣完全隔開，減少介質儲存過程中的蒸發損耗，保證安全，并減少大氣污染。
單盤式浮頂：由若干個獨立艙室組成環形浮船，其環形內側為單盤頂板。單盤頂板底部設有多道環形鋼圈加固。其優點是造價低、好維修。
雙盤式浮頂：由上盤板、下盤板和船艙邊緣板所組成，由徑向隔板和環向隔板隔成若干獨立的環形艙。其優點是浮力大、排水效果好。
內浮頂儲罐
內浮頂就是在固定罐的內部再加上一個浮動頂蓋。與外浮頂儲罐相比，內浮頂儲罐可大量減少儲液的蒸發損耗，降低內浮盤上雨雪荷載，省去浮盤上的中央排水管、轉向扶梯等附件，并可在各種氣候條件下保證儲液的質量，因而有“全天候儲罐”之稱，特別適用于儲存高級汽油和噴氣燃料以及有毒易污染的液體化學品。

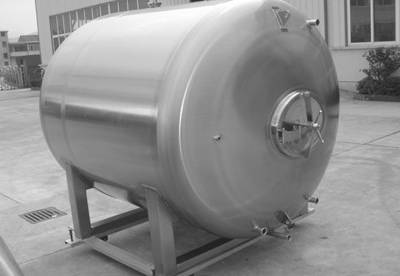

臥式儲罐
大型臥式儲罐用于儲存壓力不高的氣體、液化氣、液體，如液化石油氣。
小型臥式儲罐主要用于計量、冷凝罐用。

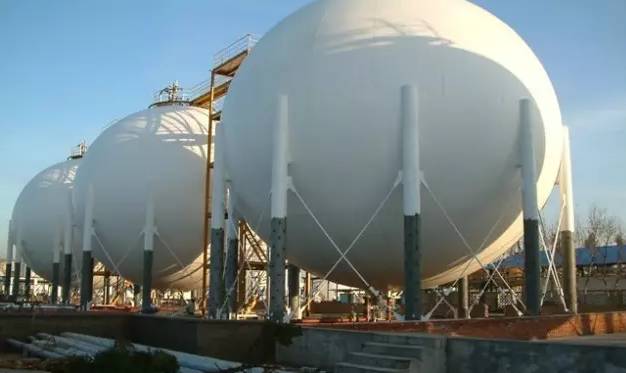

球形儲罐
適用于存儲容量較大且有一定壓力的液體，如液氨、液化石油氣、乙烯等。
桔瓣式球罐
桔瓣式球罐的球殼劃分就像桔瓣，是一種最通用的形式。優點是焊縫布置簡單，組裝容易，球殼板制造簡單，缺點是材料利用率低。
足球瓣式球罐
足球瓣式球罐的球殼劃分和足球殼一樣，所有球殼板片大小相同，所以又叫均分法。優點是每塊球殼板尺寸相同，下料成型規格化，材料利用率高，互換性好，組裝焊縫較短，焊接及檢驗工作量小，缺點是焊縫布置復雜，施工組裝困難，對球殼板得制造精度要求高，由于受鋼板規格及自身結構的影響，一般只適用于制造容積小于120m3的球罐。
混合式儲罐
混合式罐體的組成是赤道帶和溫帶采用桔瓣式，而極板采用足球瓣式結構。由于這種結構取桔瓣式和足球瓣式兩種結構的優點，材料利用率較高，焊縫長度縮短，球殼板數量減少，且特別適合大型球罐。
雙曲線儲罐
結構復雜，施工困難，造價高。罐壁受力很小，可以大大節約鋼材，但自出現后由于結構復雜，施工困難，造價高，國內沒建造過，國外也很少采用，實際上己被淘汰。
懸鏈式儲罐
在國內又稱為無力矩儲罐,它是根據懸鏈線理論，用薄鋼板制造的。其頂板縱斷面呈懸鏈曲線狀。由于這種形狀的罐頂板只受拉力作用而不產生彎矩，所以稱為無力矩頂油罐，這種結構國內在20世紀50--60年代曾建造過.但由于頂板過薄易積水，銹蝕遭損壞，目前已被淘汰。

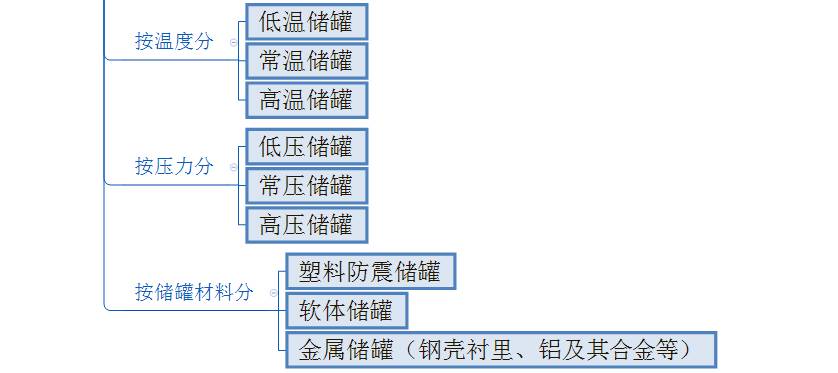

不同溫度
低溫儲罐（-90 ℃— -20 ℃）
常溫儲罐（
高溫儲罐（90 ℃—250 ℃）
