隨著化學工業大型化的發展，對于儲罐儲量的要求也日益增大，無疑也增大了安全風險，如果一旦發生事故，未發現或處理不及時，將會造成巨大的損失，因此對于儲罐區的嚴格管理也尤為重要，采取在儲罐進、出料管線設置緊急切斷閥是減輕事故的一項重要措施，那么儲罐緊急切斷閥必須在現場設置聯鎖按鈕嗎？在哪里安裝呢？一起來學習吧！??！
AQ3036-2010
危險化學品重大危險源 罐區現場安全監控裝備設置規范
5.3 原則上，自動控制裝備應同時設置就地手動控制裝置或手動遙控裝置備用。就地手動控制裝置應能在事故狀態下安全操作。
說明：
若儲罐區構成重大危險源，則需要設置就地手動控制裝置（現場按鈕），但該標準未明確安裝位置。
油氣儲存企業緊急切斷系統基本要求
五 緊急切斷閥應同時具備以下關閉功能
1.液位超高聯鎖關閉進料切斷閥
2.通過閥門本體手動關閉切斷閥
3.在防火堤外手動按鈕關閉切斷閥
4.在控制室內手動遙控關閉切斷閥
說明：
油氣儲存企業在役常壓儲罐公稱直徑＞30m或公稱容積≥10000m3，則需要在防火堤外設置就地手動控制裝置（現場按鈕）。
SH/T3184-2017
石油化工罐區自動化系統設計規范
5.4.1.13 用于聯鎖切斷進料的緊急切斷閥，應在火災危險區外設置現場手動關閉按鈕或開關，用于危險情況時現場手動操作。
說明：
通常液化烴球罐等儲罐的緊急切斷閥需要設置現場手動關閥按鈕或開關。該標準明確了緊急切斷閥需安裝現場按鈕，但火災危險區則需要進行火災事故模擬后，方可界定。
AQ3053-2015
立式圓筒形鋼制焊接儲罐安全技術規程
12.2.2 大型罐應設高低液位報警裝置、高高液位報警裝置和緊急切斷裝置，并采取高高液位報警聯鎖緊急切斷裝置的措施，在防火堤外及控制室操作站應設置緊急切斷閥聯鎖按鈕。當儲罐發生液位報警高高或火災時,能夠遙控或就地手動關閉進料切斷閥,在切斷閥關閉后。應自動聯鎖停止進料泵。
說明：
儲罐公稱直徑≥30m（該標準含等于30m）或公稱容積≥10000m3，則需要在防火堤外設置緊急切斷閥聯鎖按鈕（現場按鈕）。
SH/T3007-2014
石油化工儲運系統罐區設計規范
6.4.1 液化烴儲罐底部的出入口管道應設可遠程操作的緊急切斷閥。緊急切斷閥的執行機構應有故障安全保障措施。
說明：
該標準未明確配置現場按鈕。一般來講，非SIS系統緊急切斷閥均可在控制站遠程啟閉。
GB50160-2008(2018年版)
◎ 石油化工企業設計防火標準
7.2.15 液化烴及操作溫度等于或高于自燃點的可燃液體設備至泵 的入口管道應在靠近設備根部設置切斷閥，當設備容積超過40m3 且與泵的間距小于15m時，該切斷閥應為帶手動功能的遙控閥，遙控閥就地操作按鈕距泵的間距不應小于15m。
說明：
該處切斷閥意為緊急切斷閥，是安裝于儲罐與泵之間。操作溫度≥自燃點的介質，當儲罐容積超過40m3，且與泵間距小于15m時，應設置就地操作按鈕，就地操作按鈕安裝于距泵15米處。
T/CCSAS 023-2022
危險化學品企業緊急切斷閥設置和使用規范
5.5.1 在有毒物質儲罐、液體危險化學品大型儲罐的進、出口管道靠近儲罐根部位置，應設置III類緊急切斷閥。緊急切斷閥的就地操作按鈕應設置在儲罐組防火堤外。
5.5.2 在液體危險化學品壓力儲罐進、出口管道上，應設置III類緊急切斷閥。緊急切斷閥宜靠近儲罐安裝,其就地操作按鈕應設置在儲罐組防火堤外。緊急切斷閥應能適應罐組內潛在泄漏源及相鄰儲罐介質泄漏時所產生的最低溫度。
5.5.3 當可燃液體、易燃液體儲罐或儲罐組構成一級或二級重大危險源時,其內的每一座儲罐,均應在儲罐的進、出口管道靠近儲罐根部的位置設置III類緊急切斷閥,緊急切斷閥的就地操作按鈕應設置在儲罐組防火堤外。
說明：
儲罐公稱直徑≥30m或公稱容積≥10000m3的有毒物質儲罐、液體危險化學品常壓儲罐；液體危險化學品壓力儲罐、構成一級或二級重大危險源儲罐，需要在防火堤外設置緊急切斷閥聯鎖按鈕。
DEP-T-PE1530-2017
緊急切斷閥設置工藝設計導則（試行）
4.1.3 對于遠程切斷閥應設置兩個切斷按鈕，一個設在距離泄漏源15m外的方便操作位置，一個設在中控室。
說明：
本條是針對儲存易燃液體的壓力儲罐且儲存量大于50t的和儲存介質為極度、高度危害液體儲罐所作的要求。
總結
哪些緊急切斷閥需設置現場按鈕呢？歸納如下：
1. 構成重大危險源儲罐的緊急切斷閥
2. 公稱直徑≥30m或公稱容積≥10000m3的儲罐緊急切斷閥
3. 液體危險化學品壓力儲罐的緊急切斷閥
3. 液化烴球罐的緊急切斷閥
4. 容積＞40m3且與泵間距＜15m的儲罐與泵之間的緊急切斷閥
如何確定緊急切斷閥現場按鈕安裝位置？
儲罐區防火堤外

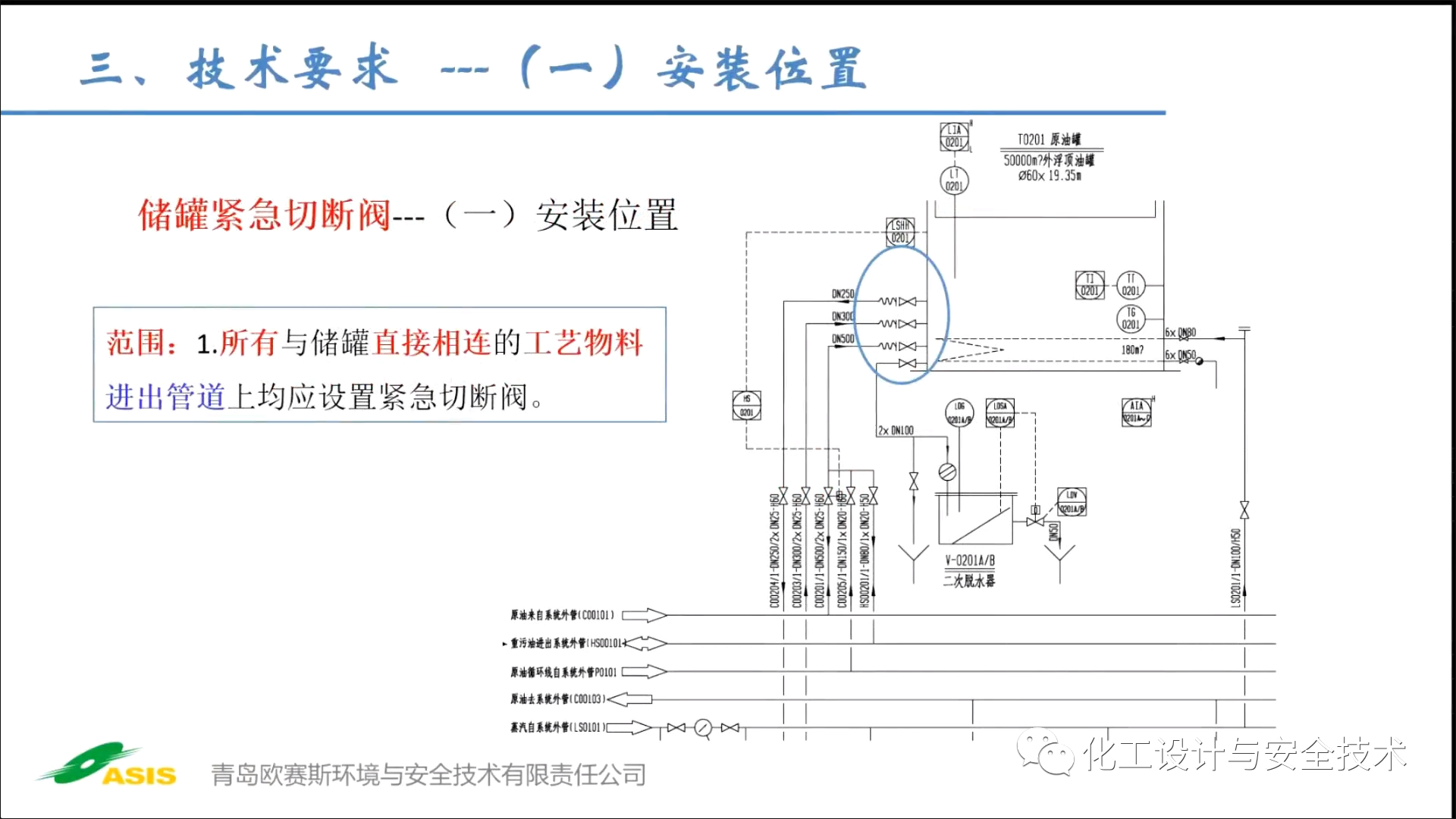

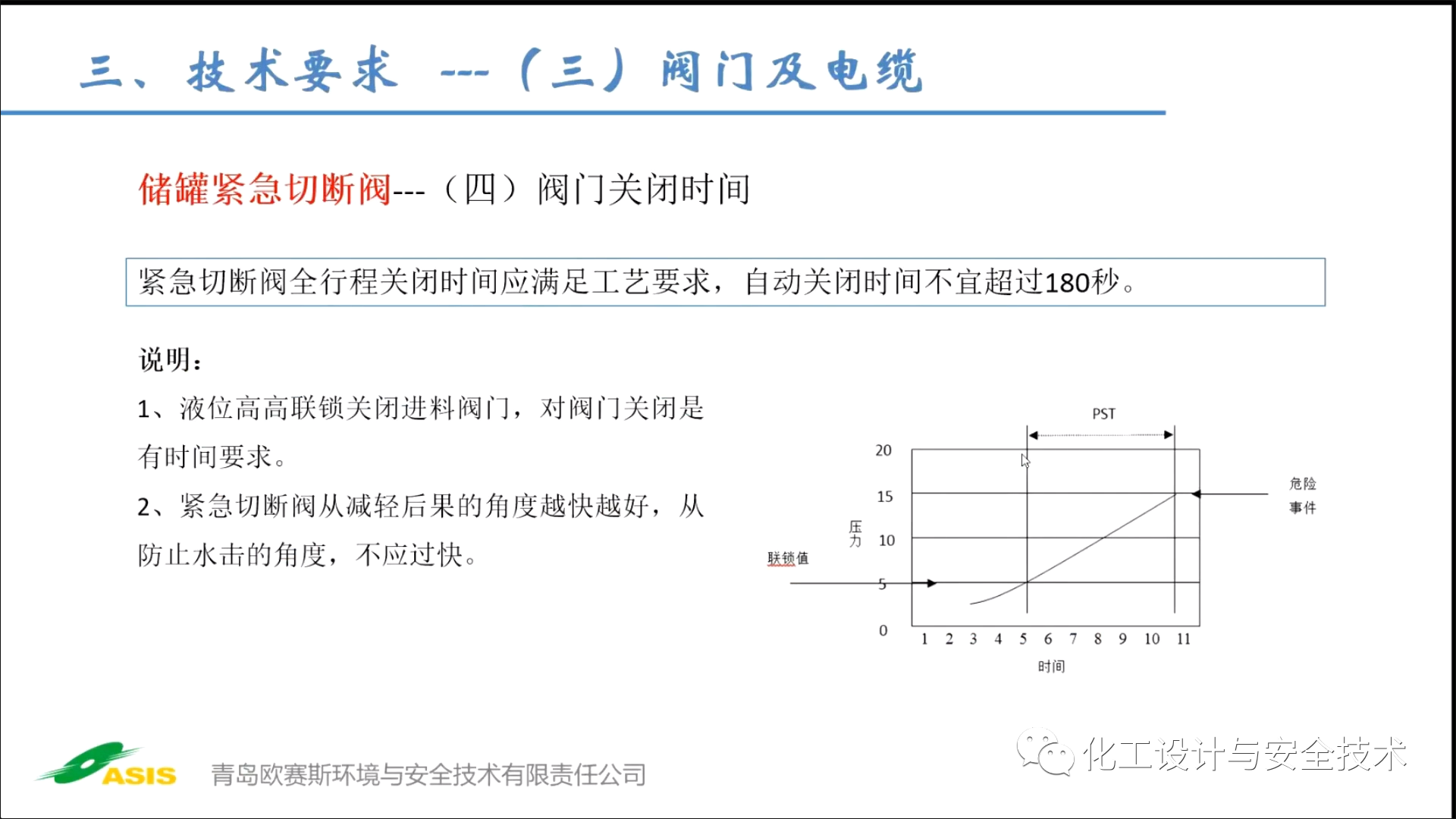

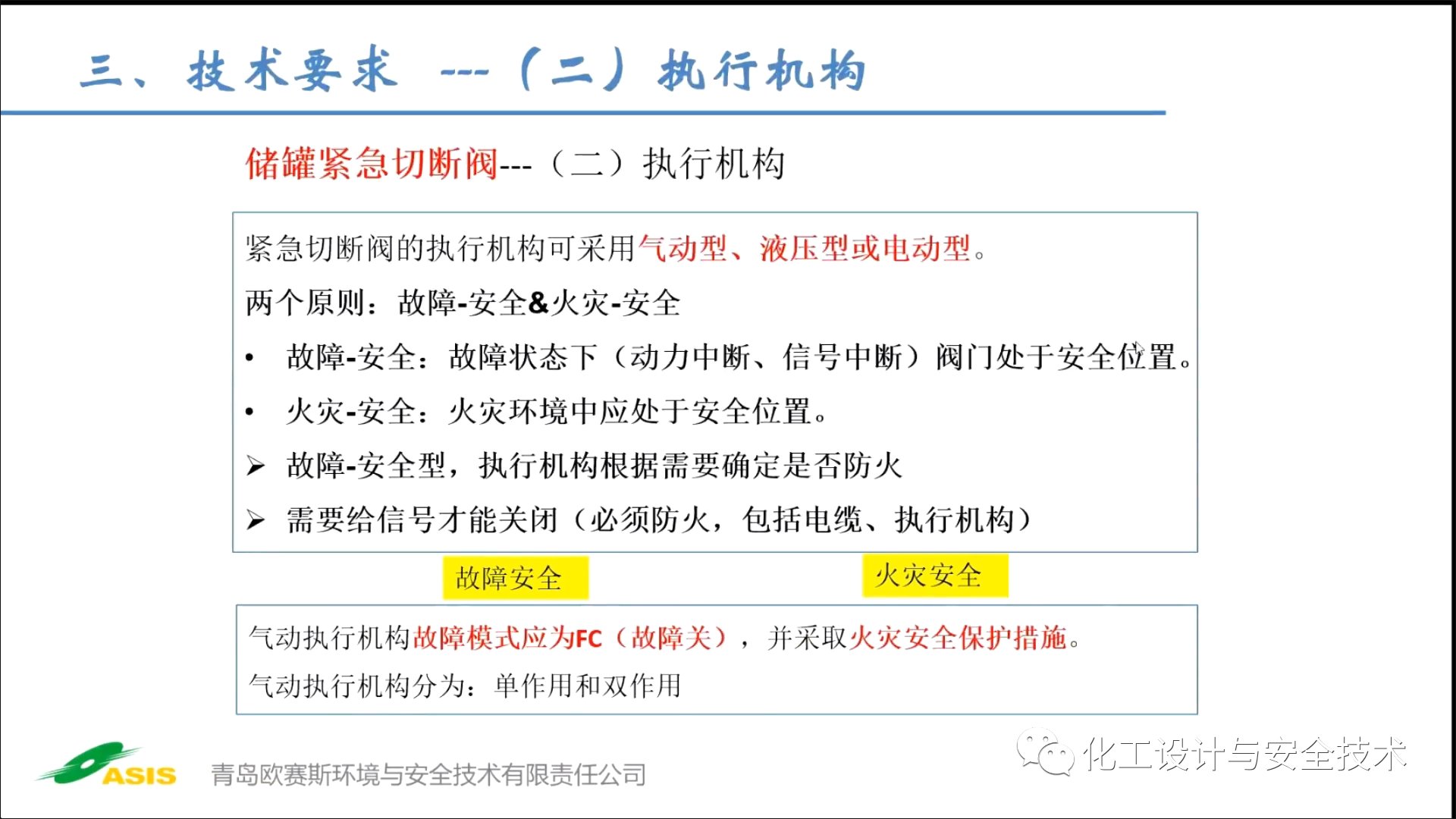

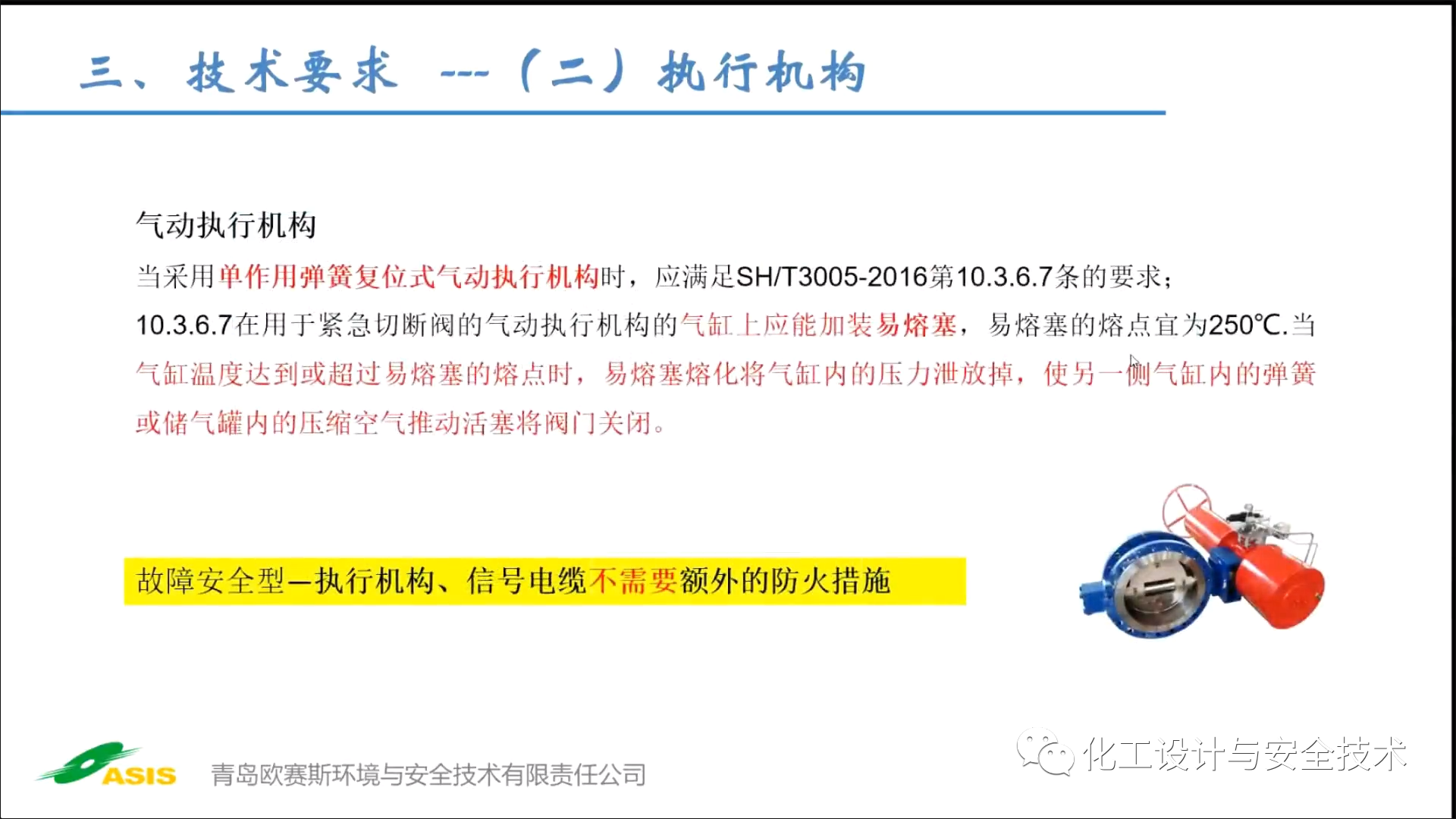

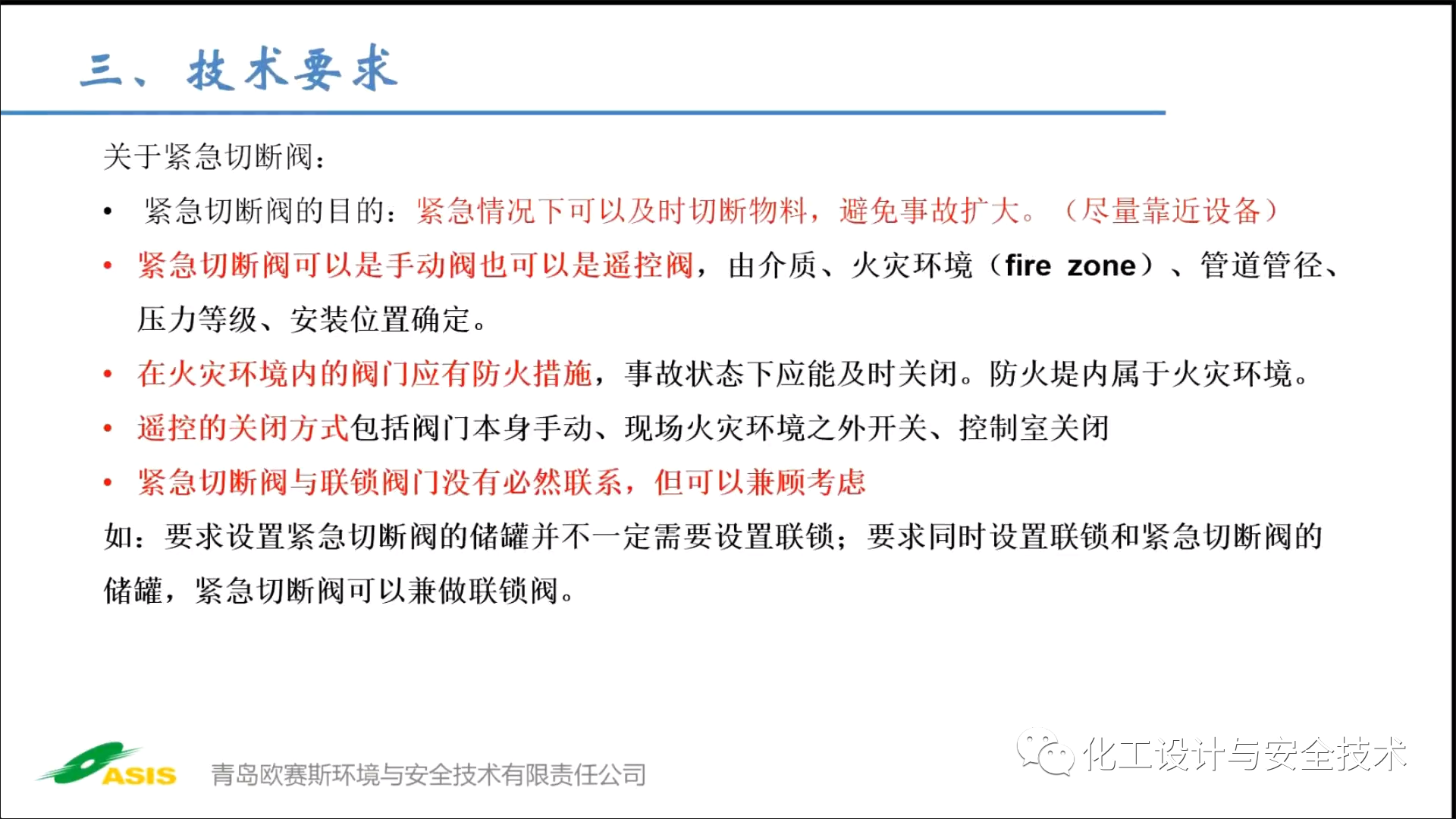

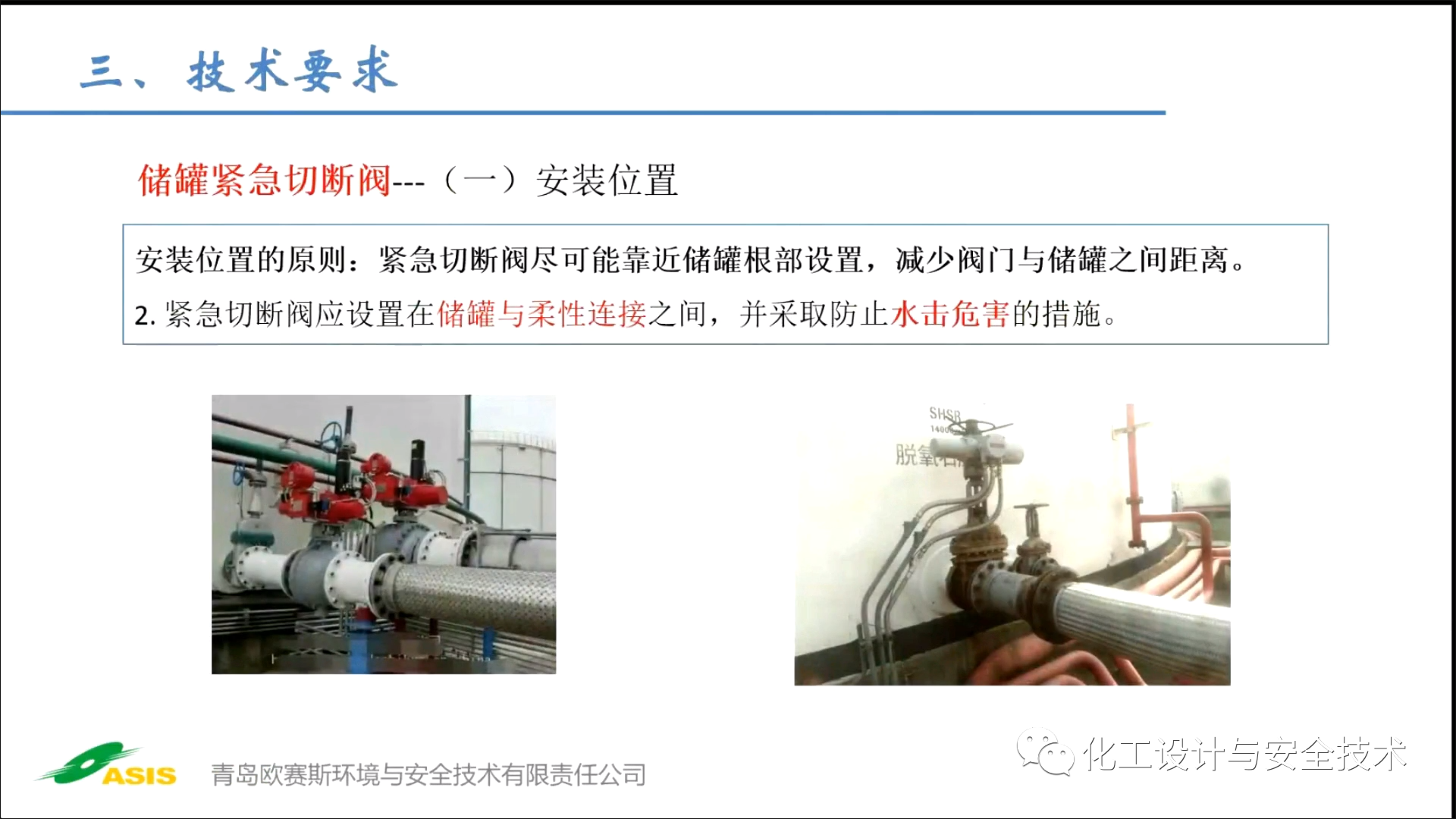

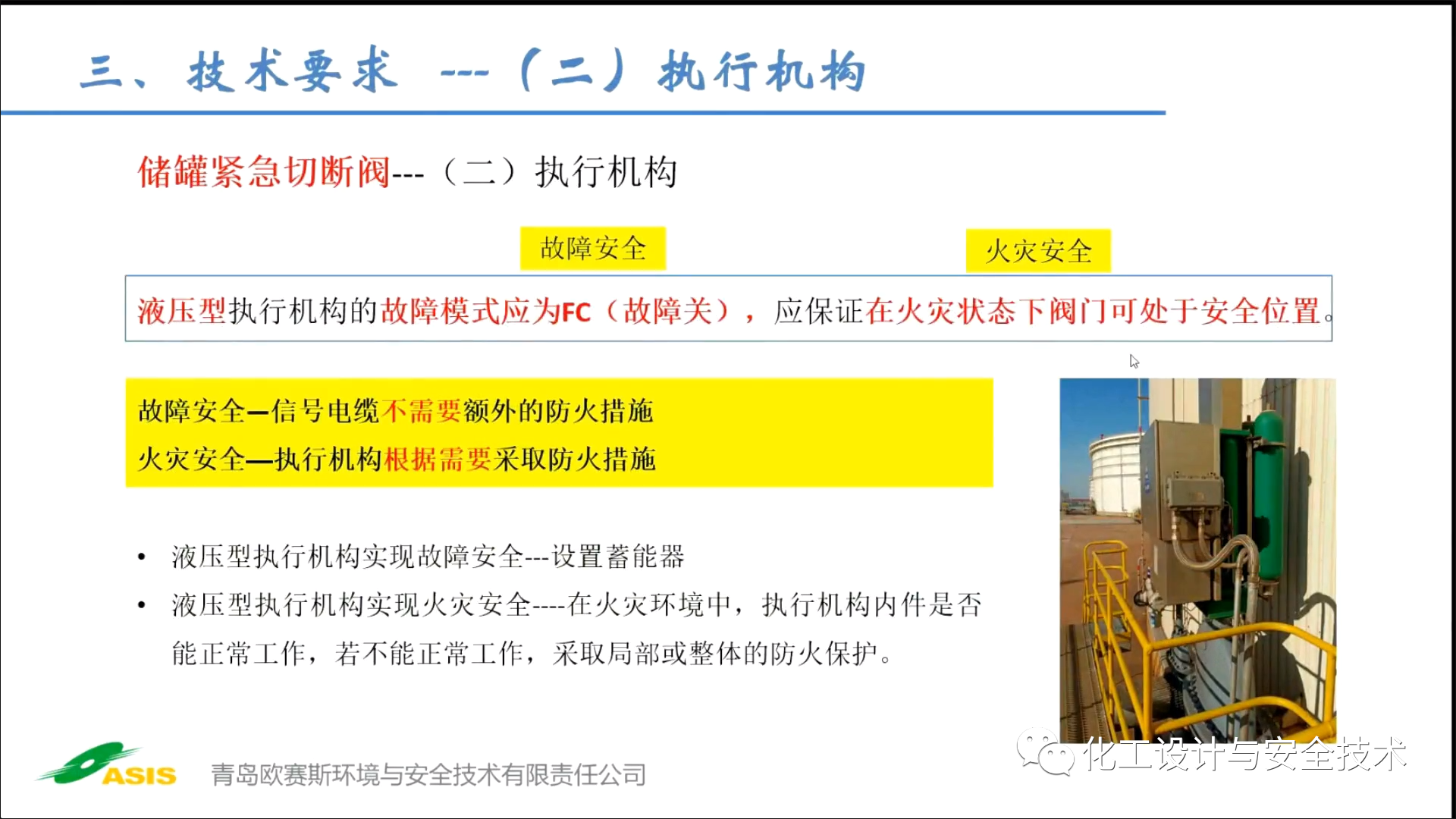

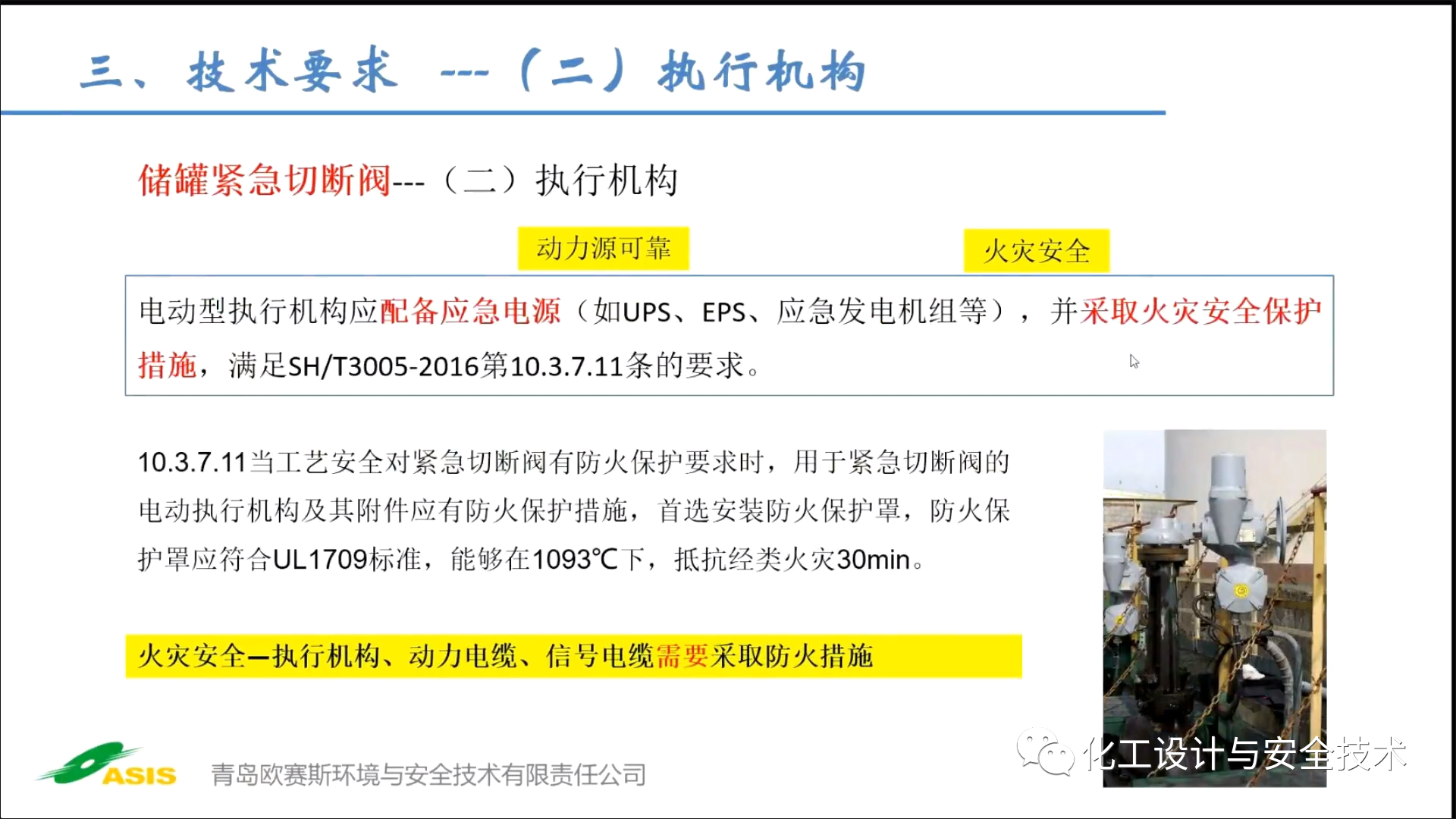

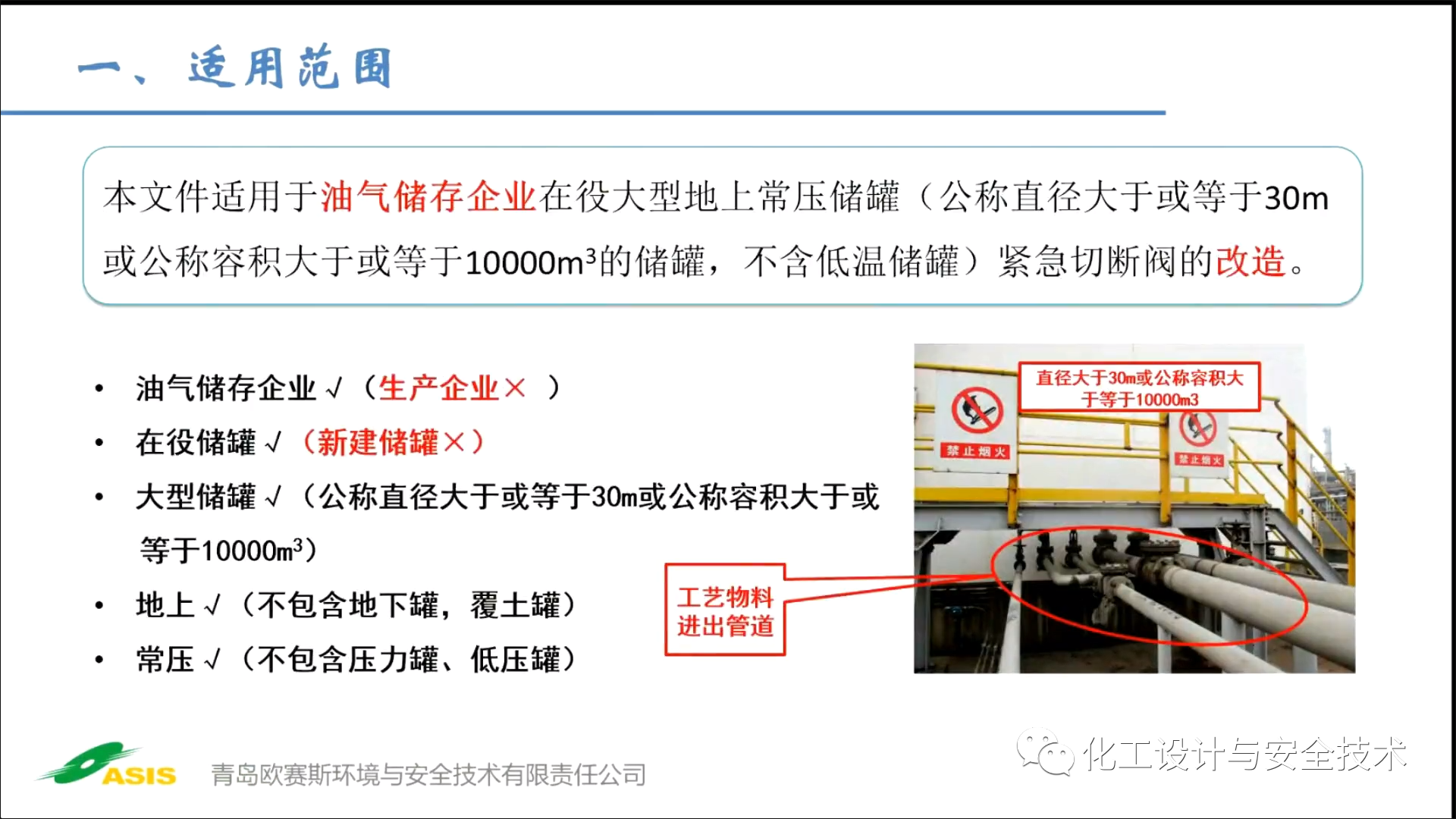

油氣儲存企業緊急切斷系統基本要求解讀PPT
來源于化工設計與安全技術 ，作者石榴
