摘 要：催化裂化裝置原料油進料噴嘴堵塞會造成裝置加工量受限、產品輕油收率下降，嚴重時還會造成裝置非計劃停工。對于噴嘴的完全堵塞，之前并無成熟的在線處理辦法。通過綜合應用帶壓開孔技術與高壓清洗技術，研制專用填料密封函，并設置合理的工作流程，實現了催化裂化裝置原料油噴嘴堵塞的在線疏通，可避免裝置停工帶來的經濟損失及安全風險。該技術對其他設備、管道的在線清洗、疏通具有借鑒意義，有廣泛的應用前景。
關鍵詞：催化裂化裝置；噴嘴；在線疏通；帶壓開孔；高壓水槍
某煉化公司340萬t/a催化裂化裝置采用KH型原料油噴嘴，10組對稱布置。該裝置完成停工檢修后，在開工初期，出現處理量受限的情況。通過采取油路提壓、調整油汽比等措施進行調整，最高也只能達到設計加工量的94%。
分兩個階段對上述問題進行排查。首先是通過噴嘴前壓力、噴嘴本體聲音、溫度判斷可能出現堵塞的噴嘴，然后再對可疑的噴嘴進行單組切出試驗。將試驗結果與處理量數據進行比對，確認是兩路噴嘴堵塞引起的。
催化裂化裝置是國內汽柴油的主力加工裝置，而沉降器原料油噴嘴是催化裂化裝置的原料油進料噴嘴。若噴嘴堵塞，會造成原料油霧化效果下降、加工量低、收率低、結焦增加等諸多問題,嚴重時甚至需停工處理。因此，亟需一種可行的噴嘴在線疏通方式，以應對上述問題。
1 噴嘴類型
催化裂化裝置使用的沉降器原料油進料噴嘴主要型式有CS型、KH型、BWJ型、CCK型、UOP型等。其中廣泛使用的是洛陽森德石化有限公司生產的CS型噴嘴和北京科力青科貿有限公司生產的KH型噴嘴。
CS型噴嘴與KH型噴嘴都具有操作彈性大、霧化效果好、低霧化蒸汽比等特點。其中CS型噴嘴傾斜45°安裝，兩路進汽，多級霧化，采用鴨嘴式噴頭;而KH型噴嘴傾斜37°安裝，一路進汽，單級對稱雙霧化噴口，采用豬鼻式雙孔噴頭。兩種噴嘴示意分別見圖1和圖2。

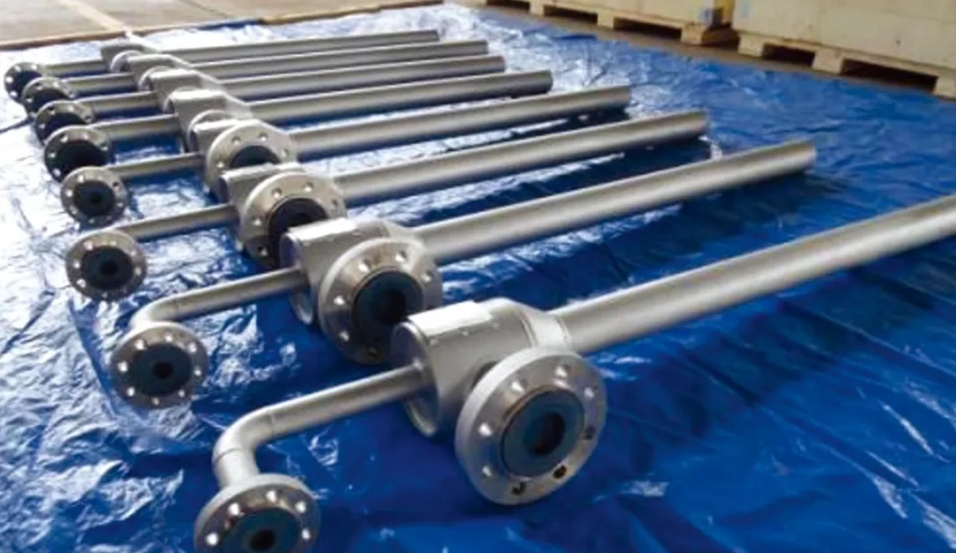

圖1 CS型噴嘴

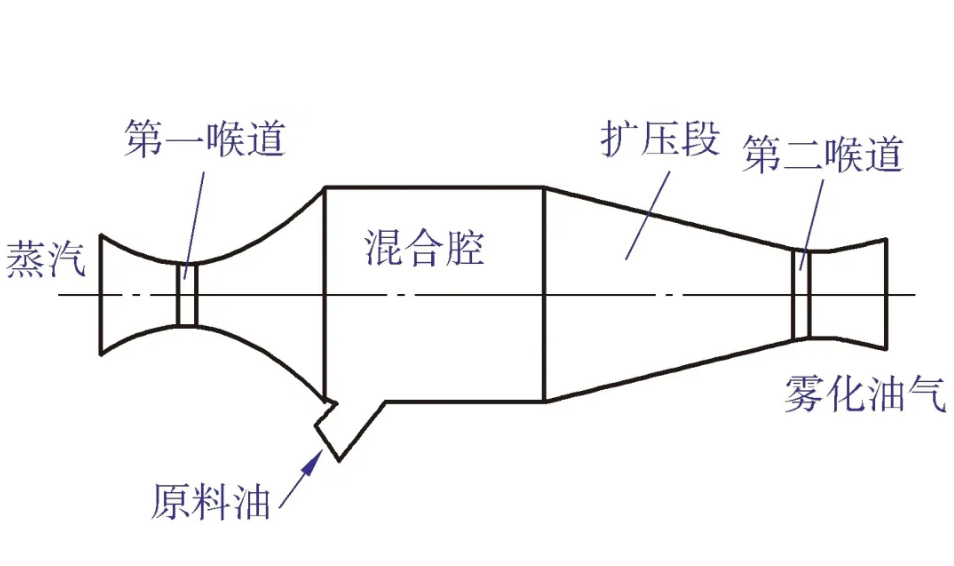

圖2 KH型噴嘴示意
2 堵塞問題
2.1 堵塞原因
原料油噴嘴堵塞多發生在開工初期或緊急停工后重新開車階段。堵塞主要原因有：
1）檢修期間噴嘴保護不力，施工雜物或焦塊進入噴嘴，卡住流道。
2）開工催化劑流化階段，噴嘴保護蒸汽或保護風不足，催化劑反串進入噴嘴。進油后，油與催化劑混合和泥，堵塞噴嘴通道。
3）油路管道內沉淀物多，開工初期帶進噴嘴，引起不暢。
4）緊急停工時，未及時投入保護蒸汽，催化劑下落進入噴嘴，停工后未予疏通。
5）投用初期噴嘴內部結焦。
2.2 堵塞部位
從噴嘴結構上看，主要可分為油路、汽路、油汽混合腔及噴頭。純粹的蒸汽、原料油流動性好，并不會使噴嘴發生堵塞。而催化劑、焦塊或檢修期間施工雜物是從噴頭孔進入油汽混合腔的，故絕大多數噴嘴堵塞部位都是在油汽混合口至噴頭中間段。開工催化劑轉劑階段，在噴嘴無風保護時，也可能會有部分催化劑進入到噴嘴汽路。
2.3 堵塞程度
堵塞程度分為局部堵塞和完全堵塞。局部堵塞大多為施工雜物、焦塊進入混合腔，卡住部分流道所致，能維持噴腔內部正常流速的情況下，一般堵塞物會被逐漸磨損，自行疏通。完全堵塞指不能流動或流動量微小，無法依靠自身流體的沖刷性帶走堵塞物的情況。若發生嚴重堵塞，時間一長就會造成噴嘴內部結焦。從試驗情況看，上述兩組噴嘴屬于完全堵塞。
3 現有在線處理技術
催化裂化裝置停開工、檢修時間長，相應的經濟損失較大。以300萬t/a催化裂化裝置為例，緊急停開工檢修1次需7d左右，損失超千萬元，且停開工過程本身安全、環保風險也較大。因此，實現噴嘴的在線疏通、避免裝置非正常停工是十分必要且緊迫的任務。目前在線處理噴嘴堵塞的方法歸納起來主要有以下幾種：
1）外部物理敲擊。用大錘對噴嘴外部不同部位進行敲打，配合管道內部自身的壓力，震落或震松堵塞物。由于高溫下催化劑油泥會變脆，更容易松動，因此也可配合外部烘烤。這種方法通常只在堵塞初期或堵塞距離短的情況下有效果。
2）利用高壓介質頂管。通過閥前法蘭配管，引壓力更高的蒸汽、水等介質，利用其高壓進行疏通；或連接臨時打壓泵打壓進行疏通。這種方法的最高可使用壓力受到管件承壓能力的限制，在堵塞嚴重時，也很難起到效果，更無法完全疏通。
3）溶劑油浸泡。該方法效果不明顯，且局限性大。首先，因堵塞介質不同，溶劑油的選擇比較困難。另外，局部堵塞時，會有大量溶劑油進入沉降器內；而完全堵塞時，溶劑油又難以完全穿透堵塞層。
4）切出不處理。這種方法需同時停用對噴的另一組噴嘴，犧牲了處理量及霧化效果，對產品收率也有不良影響。可選擇將提升管上部回?zé)捰秃陀蜐{回?zé)拠娮旄臑樵蠂娮斓姆绞酵旎夭糠旨庸ち繐p失，但該方式在多個噴嘴堵塞時不適用。
4 原料油噴嘴在線疏通技術
4.1 原料油噴嘴在線疏通技術簡介
本文案例結合帶壓開孔技術及高壓清洗技術，開創了原料油噴嘴在線疏通的新方法。這種新方法首先要找到能直線到達堵塞部位的清洗路徑，并進行帶壓開孔，然后制作專用填料函，使用水槍及噴頭逐漸往里清洗，一步步疏通噴嘴。該方法能疏通絕大多數堵塞物，且不受堵塞距離、堵塞部位的影響，可用于完全堵塞、局部堵塞情況，應用范圍廣，疏通效果好。
4.2 主要步驟
全程主要采取了以下技術手段。
4.2.1 確定疏通路徑
因高壓水槍桿是硬管，因此，采用水槍制作的清洗工具，需要找到能直線到達堵塞位置的開孔點。圖3 中藍色圓點為選定的開孔點，圖4為開孔位置的放大圖。若堵塞距離長或多處堵塞，1個開孔點水槍桿不能到達時，可另找位置增加開孔點。

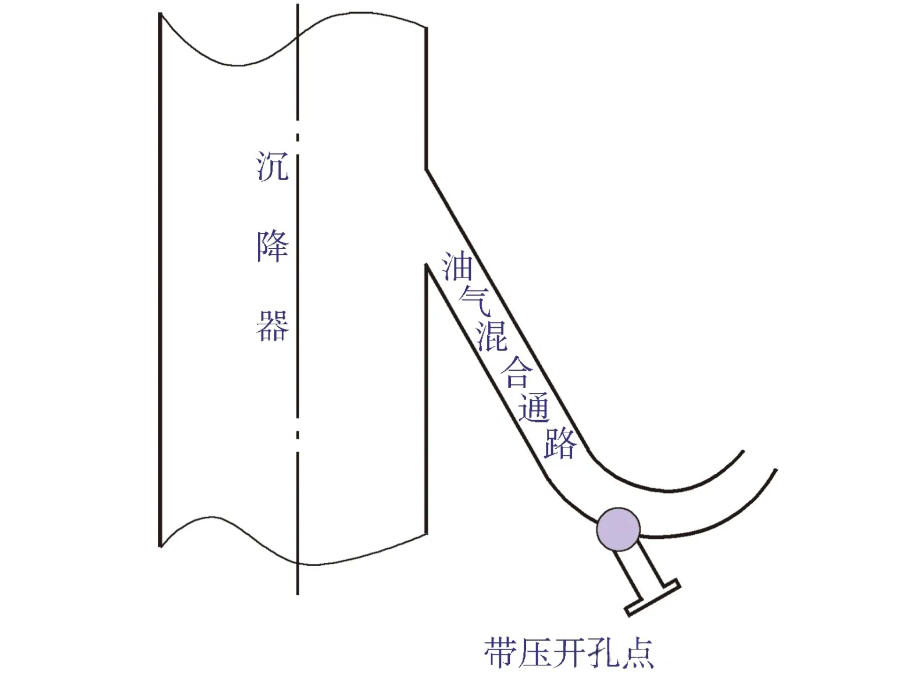

圖3 開孔點位置示意

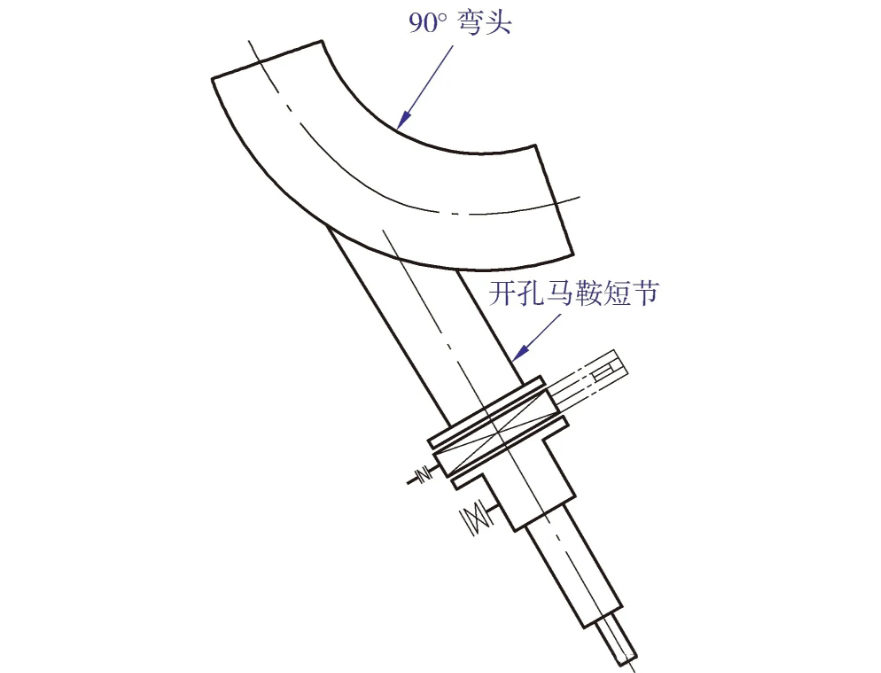

圖4 開孔位置結構示意
4.2.2 選定帶壓開孔的工具及方法
由于本文案例中帶壓開孔位置位于彎頭上，而小彎頭上補強板無法安裝，因此采用馬鞍短節與之連接。短節與彎頭的焊縫為角焊縫，需保證焊縫高度飽滿，另外還加焊了3個加強筋板。帶壓開孔方式根據開孔點位置而定，本文案例中應用了管道帶壓開孔技術。帶壓開孔本身的技術要求，這里不再贅述。
4.2.3 選定清洗水槍尺寸和噴頭的型式
本文案例中疏通的催化裂化裝置KH型原料油噴嘴結構見圖5。需清洗部位為原料油、蒸汽混合口，混合腔及擴散段，最小喉徑為25mm。故選用φ14mm水槍桿，環型、直噴型兩種噴頭。

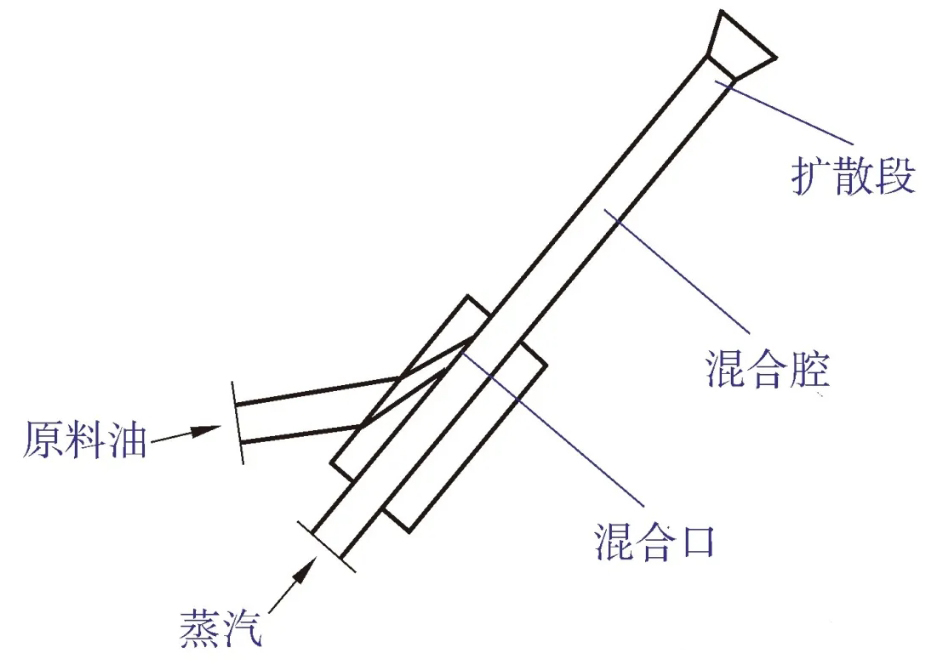

圖5 KH型噴嘴結構示意
4.2.4 制作專用填料函體
使用高壓水槍對帶壓系統內部進行水力清洗時，需要專用的密封結構，實現在線處理時的密封、排放、檢查。
本文案例中的密封函專門針對高壓水槍的結構制作，能滿足在線清洗時的密封，防止介質倒串;此外，還設置了導淋口，可用于排放及檢查。
專用密封填料函技術特點如下：
1）與高壓水槍桿外徑匹配的截流孔徑。控制截流孔與高壓水槍桿的配合尺寸，使截流孔徑比高壓水槍外徑略大，這樣既能保證高壓水槍的通過性，又能起到一級節流作用。
2）填料函尺寸及填料安裝方式。選用方形石墨填料，根據水槍桿及填料尺寸設計填料段內徑，并根據內部壓力設計合理的填料段長度。安裝填料時，先放入高壓水槍桿，然后逐圈壓緊填料，最后安裝填料壓蓋。作業過程中可通過調節填料壓蓋螺栓來松/緊填料。
3）設置排凝口及密封氣口。排凝口用于清洗時的排水及拆除填料函前的檢查、泄壓。密封氣口可選擇性設置，在允許外部氣體進入系統內部時可使用。保護氣可選用氮?dú)獾葰怏w，用于對內部介質的密封。操作時可打開保護氣，調節其壓力至略高于內部介質壓力。略開排凝閥，當排出的氣體為保護氣時，即可達到保護內部介質不外漏的目的。填料函示意見圖6。

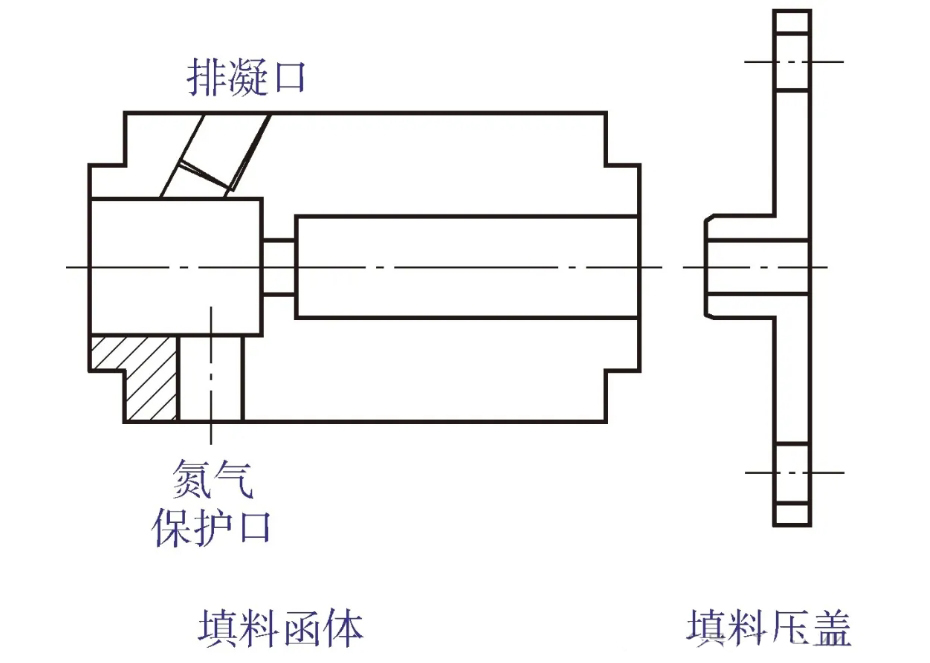

圖6 填料函示意
4.3 清洗過程控制
本文案例中催化裂化裝置使用該填料函體，完成了原料油噴嘴的在線疏通。案例中的內部介質溫度超過600℃，作業過程中該填料函體能完全密封內部介質，并確保作業過程安全。
清洗設施連接示意如圖7所示。清洗過程如下：關閉原料油路閥門，關小蒸汽路閥門，使蒸汽壓力略高于沉降器內壓力；打開填料函保護氮?dú)猓蚤_填料函導淋閥；打開帶壓開孔新增的切斷閥，推進水槍桿至需要清洗部位（需要事前在水槍桿上做好標記，以確定噴頭實際到達的位置），進水清洗；清洗過程中可開大填料函導淋閥排水，排水量大時，需要間斷清洗，避免因排水不及而導致內部憋壓；清洗完畢后，將水槍退至切斷閥外（清洗前測量位置并做好標記），關閉切斷閥；關閉填料函保護氣，拔出水槍。根據需求，可更換不同型式的噴頭（前噴、斜噴、側噴等），進行多次疏通。根據需求，還可選用不同等級的清洗壓力。施工區域應注意通風。

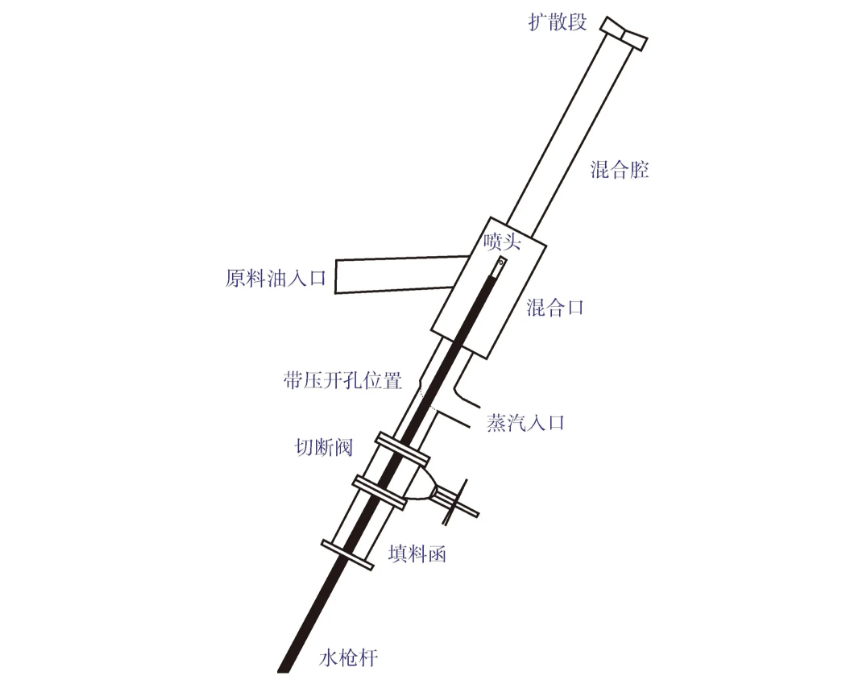

圖7 清洗設施連接示意
5 在線疏通實施效果
5.1 實施前后對比
在線疏通實施前，該催化裂化裝置處理量380t/h(設計最大值440t/h，正常值404t/h)，噴嘴前油路壓力1.12MPa，霧化蒸汽9.5t/h。此時霧化比已降至2.5，繼續提量還會進一步下降，存在霧化不良的風險。此外，噴嘴前油路壓力達1.12MPa，也已接近原料油泵的最大能力。針對此情況，雖然進行了優化操作，并采取了放開副線閥等手段，但收效甚微。經過前期測溫、聽聲篩查，判斷出可能發生堵塞的4個噴嘴并進行切出試驗。結果顯示，編號為A2的噴嘴切出后處理量只下降了2t/h，說明其明顯存在堵塞問題。
使用該技術完成了原料油噴嘴的在線疏通后，在同樣的380t/h處理量下，噴嘴前油路壓力下降至1.04MPa，霧化蒸汽提高到12t/h。經分析比對，各參數均達到設計點，判斷噴嘴已被完全疏通。
5.2 經濟效益
實施后裝置處理量提高至400t/h，原料加工量增加20t/h，按油利潤260元/t、裝置年運行時間8400h計算，裝置收回效益約4368萬元/a。
對產品收率及裝置長周期影響，未作數據估算。
6 結語
實踐證明，通過該技術解決催化裂化裝置原料油噴嘴堵塞的問題是可行有效的。該項技術除用于催化裂化裝置原料油噴嘴外，還可廣泛應用于各類直通型噴嘴疏通，對其他型式噴嘴或其他設備管道的疏通也具有借鑒意義。該技術可避免因堵塞造成的停工或低負荷運行，應用前景廣闊。
