安全閥整定壓力的確定和整定壓力偏差
整定壓力，是指安全閥閥瓣在運行條件下開始開啟時的預定壓力，是在閥門進口處測量的表壓力。在該壓力下，在規定的運行條件下，由介質壓力產生的使閥門開啟的力同使閥瓣保持在閥門上的力相互平衡。在該壓力下，開始有可測量的開啟高度，介質呈可由視覺或聽覺感知的連續排放狀態。
（1）蒸汽鍋爐用安全閥
a.鍋筒（鍋殼）及過熱器上的安全閥整定壓力應按表1。
b.省煤器、再熱器、直流鍋爐啟動分離器的安全閥整定壓力為裝設地點工作壓力的1.1倍。
c.整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力為0.5～2.3MPa時為±3%整定壓力，當整定壓力為2.3～7.0MPa時為±0.07MPa，當整定壓力大于7.0MPa時為±1%整定壓力。

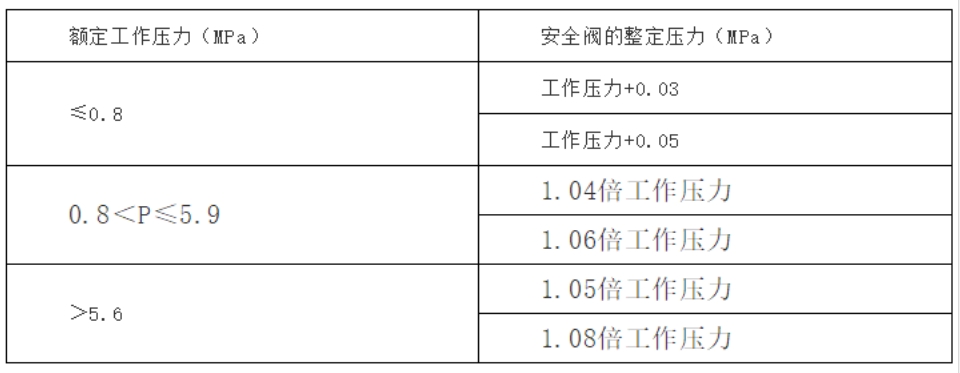

表1 鍋筒（鍋殼）及過熱器上的安全閥整定壓力
注：鍋爐上必須有一個安全閥，按表中較低的整定壓力進行調整。對有過熱器的鍋爐，按較低壓力進行調整的安全閥，必須為過熱器上的安全閥，以保證過熱器上的安全閥先開啟。表中的工作壓力，對于脈沖式安全閥系指沖量接出地點的工作壓力，對其他類型的安全閥系指安全閥裝置地點的工作壓力。
（2）熱水鍋爐用安全閥
a. 安全閥整定壓力應按表2。
b. 整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力大于0.5MPa時為±3%整定壓力。

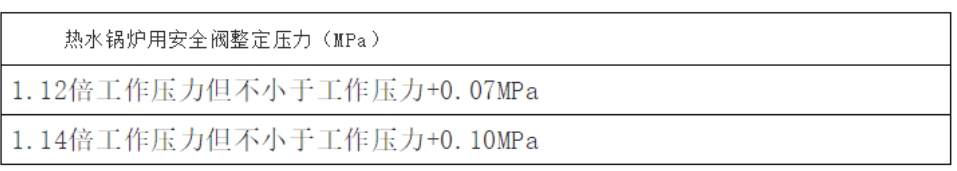

表2
注：鍋爐上必須有一個安全閥按表中較低的整定壓力進行調整。這里的工作壓力是指與安全閥直接連接部件的工作壓力。
（3）固定式壓力容器用安全閥
a. 固定式壓力容器上只裝一個安全閥時，安全閥整定壓力不應大于壓力容器的設計壓力；固定式壓力容器上按裝多個安全閥時，其中一個安全閥的整定壓力不應大于壓力容器的設計壓力，其余安全閥的整定壓力可適當提高，但不得超過設計壓力的1.05倍。
b. 整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力大于0.5MPa時為±3%整定壓力。
（4）移動式壓力容器用安全閥
a. 安全閥的整定壓力為罐體設計壓力的1.05～1.10倍，回座壓力不低于開啟壓力的0.8倍，低溫深冷型罐車安全閥的整定壓力不得超過罐體設計壓力。
b. 整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力大于0.5MPa時為±3%整定壓力。
（5）壓力管道用安全閥
a.工業金屬管道用安全閥整定壓力為最大工作壓力的1.05～1.1倍；石油天然氣站內管道用安全閥整定壓力為最大工作壓力的1.05～1.15倍。
b. 整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力大于0.5MPa時為±3%整定壓力。
（6）醫用高壓氧艙用安全閥
a. 安全閥的整定壓力為最高工作壓力+0.02 MPa。
b. 整定壓力偏差為±0.015MPa。
（7）壓縮機用安全閥
a. 安全閥的整定壓力為最高工作壓力+0.02 MPa。
b. 整定壓力偏差：當整定壓力小于等于0.5MPa時為±0.015MPa，當整定壓力大于0.5MPa時為±3%整定壓力。
來源：化工活動家
