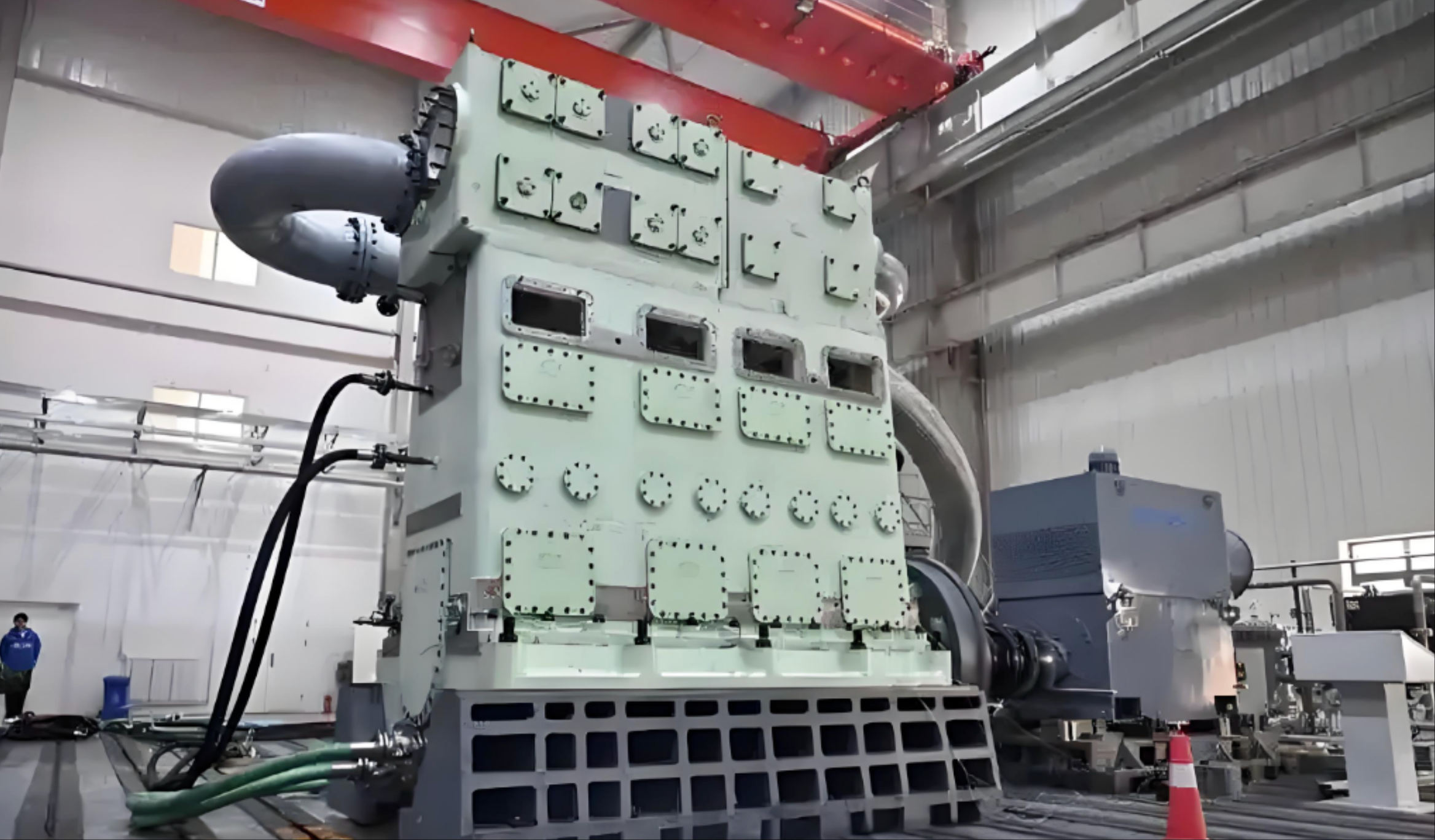

迷宮壓縮機作為一種特殊的活塞往復式壓縮機，憑借其獨特的迷宮密封技術，與傳統的活塞壓縮機形成了鮮明對比，展現出諸多與眾不同的設計選型和應用特點。今天，就讓我們深入探討迷宮壓縮機的密封奧秘及其與傳統活塞壓縮機的區別。
一、密封技術介紹
1.往復壓縮機密封的必要性與位置
在往復壓縮機中，氣缸是靜止的部件，而活塞和活塞桿則是運動部件。活塞需要在氣缸內進行高速往復運動，這就導致活塞無法與氣缸完全貼合。如果強行讓它們完全貼合，不僅會大大降低運動效率（因為接觸面積增大），還會產生較大的磨損和摩擦熱，短時間內就會損壞活塞與氣缸，并且會使介質沿接觸面大量泄漏。因此，為了保證壓縮機的正常運行和密封性能，活塞與氣缸之間、活塞桿與氣缸填料之間必須設置密封裝置。
2.迷宮密封的原理與結構
迷宮壓縮機的名稱來源于其獨特的迷宮密封設計。這種密封方式分為兩部分：一部分位于活塞與氣缸之間，另一部分位于活塞桿與填料之間。迷宮密封的核心原理是節流作用。具體來說，沿著氣體泄漏間隙的長度方向，將活塞面與氣缸面加工成鋸齒形的螺旋槽，形成多個小室。當氣體泄漏時，每進入一個小室就會進行一次膨脹。根據氣體狀態方程PV=常數（在溫度不變的情況下），氣體每次膨脹后壓力都會降低。經過多次膨脹，氣體的壓力最終會低于低壓側的壓力，從而達到節流氣密的效果。這種迷宮式的結構，就像一個迷宮一樣，讓氣體在泄漏過程中不斷受到阻礙，最終實現密封。
3.活塞環密封的原理與特點
與迷宮密封不同，活塞環密封是傳統活塞壓縮機中常用的密封方式。活塞環是安裝在活塞環槽內的彈性元件，主要功能是阻止高壓氣體在壓縮和膨脹過程中泄漏到曲軸箱，同時還能減少活塞與氣缸之間的摩擦損耗。活塞環密封的原理包括三個方面：
1. 活塞環本身具有一定的彈性，能夠對氣缸內壁形成一定的壓緊力，從而實現緊密貼合密封。
2. 在壓縮機工作時，由于高壓側和低壓側存在壓差，活塞環會在壓差作用下緊貼環槽內壁，進一步增強密封效果。
3. 氣缸的活塞環密封組件通常由三道及以上活塞環組成，每個活塞環都有切口。這是因為活塞環材料在高溫下會膨脹，切口可以防止活塞環膨脹后阻塞在環槽內，避免“脹死”失去彈性。然而，切口的存在也會導致氣體泄漏。不過，多道活塞環的切口成角度布置，通過節流作用形成密封。需要注意的是，在冷機狀態下，活塞環是無法起到密封作用的。
二、迷宮壓縮機的獨特優勢
迷宮壓縮機的迷宮密封技術使其在多個方面展現出獨特的優勢。首先，由于迷宮密封是非接觸式的，與活塞環密封相比，它大大減少了摩擦損耗，降低了設備的運行溫度和能耗。其次，迷宮密封的結構相對簡單，維護成本較低，使用壽命也更長。此外，迷宮壓縮機在處理易燃、易爆或有毒氣體時，其密封性能更為可靠，能夠有效防止氣體泄漏，保障生產安全。
迷宮壓縮機廣泛應用于石油化工、天然氣處理、制冷等行業。在這些領域，其高效、可靠的密封性能和低維護成本的特點，使其成為理想的壓縮設備選擇。例如，在天然氣輸送過程中，迷宮壓縮機可以確保天然氣在高壓輸送時不會泄漏，同時減少設備的磨損和維護需求，提高生產效率和經濟效益。
總之，迷宮壓縮機憑借其獨特的迷宮密封技術，在工業領域中展現出強大的競爭力。與傳統活塞壓縮機相比，它不僅在密封性能上更為出色，還在運行效率、維護成本和安全性等方面具有顯著優勢。隨著工業技術的不斷發展，迷宮壓縮機的應用范圍將不斷擴大，為各行業的生產和發展提供更有力的支持。
信息來源：氫能源化工公開信息
